Vervaardiging aangepaste truss staalstructuur Bailey Bridge te koop

Overzicht Snelle details Standaard: AiSi Grade: Q345B-Q460C Plaats van herkomst: Jiangsu, China Merknaam: BAILEY Modelnummer: JSBLGQ-ZB200-017 Type: Zware toepassing: Stalen structuur Brug Tolerantie: ±1% Levertijd: 15-21 dagen Leveringsvermogen Leveringsvermogen Vermogen: 10000 Ton / Ton per jaar Verpakking...

Aanvraag sturen

Praat nu

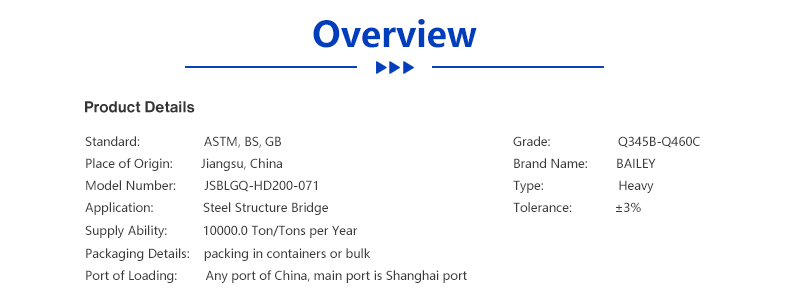

Overzicht

Snelle details

Standaard: AiSi

Eindresultaat: Q345B-Q460C

Plaats van herkomst: Jiangsu, China

Merknaam: BAILEY

Model nummer: JSBLGQ-ZB200-017

Type: Zwaar

Toepassing: Steel Structure Bridge

Tolerantie: ±1%

Levertijd: 15-21 dagen

Capaciteit van de levering

Capaciteit van de levering: 10000 Ton / Ton per jaar

Verpakking & Levering

Verpakkingsdetails: Standaard 40HQ Container

Haven: Shanghai

ZB200 truss pers beperkte tafel
Nee	interne kracht	structuurvorm
		niet versterkt model				versterkt model
		ß	DS	TS	QS	SSR	DSR	TSR	QSR
200	standaard truss moment (kN.m)	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	standaard truss shear (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	hoog buigend truss moment (kN.m)	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	hoge buigspantschaar (kN)	348	696	1044	1392	348	696	1044	1392
203	Schuifkracht van super hoge shear truss (kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Tabel met geometrische kenmerken van vakwerkbrug (halve brug)
structuur	geometrische karakteristiCs
structuur	geometrische kenmerken	akkoord gebied (cm2)	Sectie-eigenschappen(cm3)	Traagheidsmoment(cm4)
ß	ß	25.48	5437	580174
ß	SSR	50.96	10875	1160348
DS	DS	50.96	10875	1160348
	DSR1	76.44	16312	1740522
	DSR2	101.92	21750	2320696
TS	TS	76.44	16312	1740522
	TSR2	127.4	27185	2900870
	TSR3	152.88	32625	3481044
QS	QS	101.92	21750	2320696
	QSR3	178.36	38059	4061218
	QSR4	203.84	43500	4641392
